1 / 4" OD x 0,065" линия управления трубопровода сплава никеля ВЕСА гидравлическая сделало из Incoloy 825
Продукты трубопровода сплава никеля для участка масла & газа успешно были приложены в некотором из самое агрессивное подводного и условия и мы downhole имеем длиной доказанное достижение поставляя продуктов которые соотвествуют строгие качественные участка нефти и газ.
Трубка Meilong предлагает трубопровод линии управления в широком диапазоне коррозионностойких нержавеющих сталей, сплавов никеля. Мы имеем обширный опыт в поставке продукта и нововведение в этом участке, от научно-технических прогрессов требуемых для подводных развитий в 1999 к глубоководным проблемам сегодня
Типичный размер линии управления трубопровода сплава никеля
Внешний диаметр линий управления трубопровода сплава никеля главным образом 1/4" (6.35mm).
Толщины стены: 0,035' „(0.89mm), 0,049" „(1.24mm), 0,065" „(1.65mm)
Трубопровод линии управления доступен в длинах от 400 футов (122 метров) до 32 808 футов (10 000 метров). Отсутствие orbitally сварных соединений встык.
Другие спецификации (1/8' „до 3/4" „) доступны по запросу.
| Имперский размер |
Метрический размер |
|
OD
дюйм
|
ВЕС
дюйм
|
OD
mm
|
ВЕС
mm
|
| 1/8 (0,125) |
0,028 |
3,18 |
0,71 |
| 0,035 |
3,18 |
0,89 |
| 3/16 (0,188) |
0,028 |
4,76 |
0,71 |
| 0,035 |
4,76 |
0,89 |
| 0,049 |
4,76 |
1,24 |
| 1/4 (0,250) |
0,035 |
6,35 |
0,89 |
| 0,049 |
6,35 |
1,24 |
| 0,065 |
6,35 |
1,65 |
| 0,083 |
6,35 |
2,11 |
| 3/8 (0,375) |
0,035 |
9,53 |
0,89 |
| 0,049 |
9,53 |
1,24 |
| 0,065 |
9,53 |
1,65 |
| 0,083 |
9,53 |
2,11 |
| 1/2 (0,500) |
0,035 |
12,7 |
0,89 |
| 0,049 |
12,7 |
1,24 |
| 0,065 |
12,7 |
1,65 |
| 0,083 |
12,7 |
2,11 |
Особенности линии управления трубопровода сплава никеля
Каждая катушка одного трубопровода совершенно непрерывная длина без орбитальных сварок.
Каждая катушка одного трубопровода гидростатические испытанная с прицеленным давлением.
Тест может быть виден на месте контролерами третьей стороны (SGS, BV, DNV).
Другие тесты тест вихревого тока, химикаты, сплющивающ, flaring, растяжимый, выход, удлиненность, твердость для материального качества.
Испытывая способности для линии управления трубопровода сплава никеля
|
Химикат
Корозия
Габаритный
Вихревой ток
Удлиненность
|
Пирофакел
Сплющите
Размер зерна
Твердость
Гидростатический
|
Металлургический
Положительное материальное идентификация (PMI)
Шероховатость поверхности
Растяжимый
Выход
|
Процесс и упаковка для линии управления трубопровода сплава никеля
Безшовный: прокалыванный, redrawn, обожженный (многоходовой процесс циркуляции)
Сваренный: продольно сваренный, redrawn, обожженный (многоходовой процесс циркуляции)

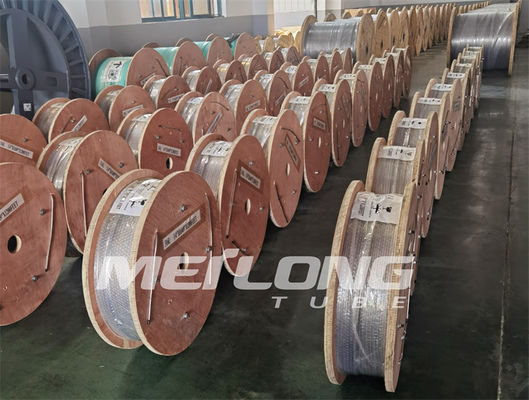

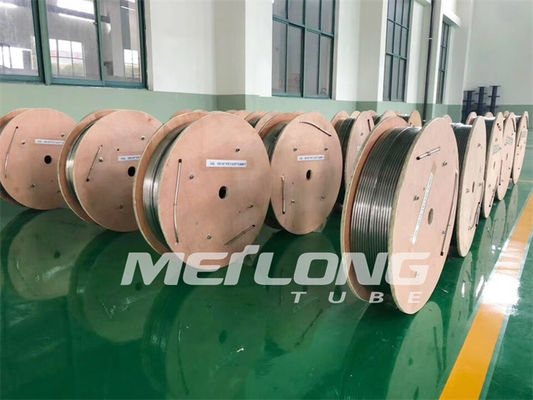

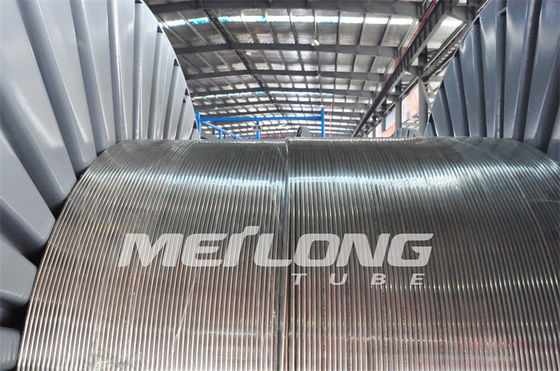

Упаковка: Трубопровод ровная рана свернутая спиралью на металле/деревянных барабанчиках или катышках.
Все барабанчики или катышкы упакованы в деревянных клетях для легкой логистической деятельности.
Материалы сплава
| Аустенитовый: |
316L |
ASTM A-269 |
| Дуплекс: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Сплав никеля: |
N08825
N06625
|
ASTM B-704; ASTM B-423
ASTM B-704; ASTM B-444
|
Особенность сплава
Сплав 825 Incoloy сплав никел-утюг-хромия с добавлениями молибдена и меди. Химический состав этого сплава никеля стального конструирован для того чтобы обеспечить исключительное сопротивление к много коррозионных сред. Он подобен для того чтобы сплавить 800 но улучшал сопротивление к водной корозии. Он имеет превосходное сопротивление и к уменьшая и окисляя кислотам, к коррозии в напряженном состоянии, и к локализованному нападению как корозия питтинга и crevice. Сплав 825 особенно устойчив к серному и фосфорным кислотам. Этот сплав никеля стальной использован для химической обработки, оборудования мер по охране окружающей среды, нефти и газ нефтяно скважин пуская по трубам, ядерного топлив подвергая переработке, кисловочной продукции, и маринуя оборудования.
Химический состав
| Никель |
Хромий |
Утюг |
Молибден |
Углерод |
Марганец |
Кремний |
Сера |
Алюминий |
Титан |
Медь |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
MIN. |
|
максимальный. |
максимальный. |
максимальный. |
максимальный. |
максимальный. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22,0 |
2.5-3.5 |
0,05 |
1,0 |
0,5 |
0,03 |
0,2 |
0.6-1.2 |
1.5-3.0 |
Допуск размеров
|
ASTM B704/ASME SB704, Incoloy 825, UNS N08825
ASTM B751/ASME SB751
|
| Размер OD |
Допуск OD |
ВЕС допуска |
|
1/8''≤OD<5>
5/8≤OD≤1'' (15.88≤OD≤25.4 mm)
|
±0.004' (±0.10 mm)
±0.0075' (±0.19 mm)
|
±12.5%
±12.5%
|
Стандарт Meilong
| Размер OD |
Допуск OD |
ВЕС допуска |
|
1/8''≤OD<5>
5/8≤OD≤1'' (15.88≤OD≤25.4 mm)
|
±0.004' (±0.10 mm)
±0.004' (±0.10 mm)
|
±10%
±8%
|
Свойства линии управления трубопровода сплава никеля
Шв-сваренный & уплытый внутренней трубопровод redrawn штепсельной вилкой. Поставленный в обожженном состоянии
Непрерывная длина без орбитальных совместных сварок
| Сплав |
UNS |
O.D. |
W.T. |
Давление деятельности |
Разрыванное давление |
Давление сброса давления |
Испытательное давление |
| дюйм |
дюйм |
дюйм |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12 389 |
45 914 |
11 266 |
14 500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15 486 |
57 392 |
14 083 |
17 400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7 281 |
26 992 |
8 427 |
8 700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10 518 |
38 957 |
10 979 |
11 600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14 335 |
53 127 |
13 445 |
16 675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4 683 |
17 347 |
5 918 |
5 075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6 720 |
24 903 |
7 919 |
7 250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9 214 |
34 142 |
10 022 |
10 150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12 018 |
44 526 |
12 174 |
13 775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4 912 |
18 173 |
6 164 |
5 800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6 701 |
24 831 |
7 905 |
7 250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8 740 |
32 382 |
9 736 |
10 150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3 930 |
14 538 |
4 931 |
4 350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5 361 |
19 865 |
6 324 |
5 800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6 846 |
25 367 |
8 076 |
7 975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3 273 |
12 110 |
4 108 |
3 625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4 466 |
16 547 |
5 268 |
5 075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5 703 |
21 131 |
6 727 |
6 525 |
Теоретическое разрыванное давление основанное на минимальной толщине стены, и минимальная прочность на растяжение
Теоретическое давление сброса давления основанное на минимальной толщине стены, и прочность минимального выхода
Оценка давления на условиях 100°F (38°C), нейтральных и статических
