Капилярная трубка линии управления ASTM B704 Incoloy 825 высокая растяжимая гидравлическая
Сваренные и redrawn линии управления предпочитаемая конструкция для линий управления будучи использованными в применениях нефти и газ downhole. Наши сваренные линии управления использованы в SCSSV, химической впрыске, предварительных хороших завершениях, и применениях датчика. Мы предлагаем разнообразие линии управления. (Сваренный TIG или сваренный лазер, и плавая нарисованная штепсельная вилка, и линии с повышениями) различные процессы обеспечивают нам способность подгонять решение для встречи вашего хорошего завершения.
Типичный размер линии управления
Внешний диаметр линий управления главным образом 1/4" (6.35mm).
Толщины стены: 0,035' „(0.89mm), 0,049" „(1.24mm), 0,065" „(1.65mm)
Трубопровод линии управления доступен в длинах от 400 футов (122 метров) до 32 808 футов (10 000 метров). Отсутствие orbitally сварных соединений встык.
Другие спецификации (1/8' „до 3/4" „) доступны по запросу.
Производство точности
Трубка Meilong работает от комплекса зданий подытоживая 20 000 квадратных метров.

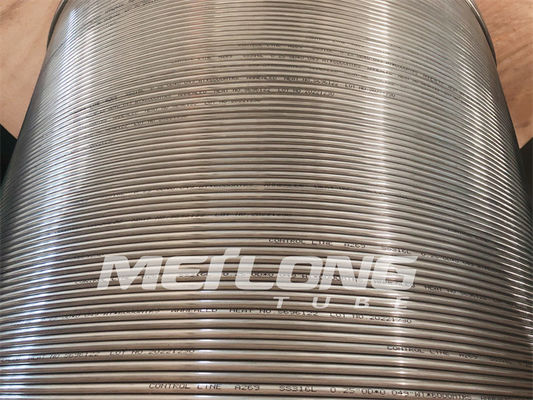

Каждая катушка одного трубопровода совершенно непрерывная длина без орбитальных сварок.
Каждая катушка одного трубопровода гидростатические испытанная с прицеленным давлением.
Тест может быть виден на месте контролерами третьей стороны (SGS, BV, DNV).
Способности проверки качества
|
Химикат
Корозия
Габаритный
Вихревой ток
Удлиненность
|
Пирофакел
Сплющите
Размер зерна
Твердость
Гидростатический
|
Металлургический
Положительное материальное идентификация (PMI)
Шероховатость поверхности
Растяжимый
Выход
|
Особенности трубопровода
Близкие допуски размеров
Значительно увеличенные механические свойства
Главный поверхностный финиш
Высокий cleanness внутренней поверхности
Контролируемое ovality, ексцентриситет
Допуск размеров
|
ASTM B704/ASME SB704, Incoloy 825, UNS N08825
ASTM B751/ASME SB751
|
| Размер OD |
Допуск OD |
ВЕС допуска |
|
1/8''≤OD<5>
5/8≤OD≤1'' (15.88≤OD≤25.4 mm)
|
±0.004' (±0.10 mm)
±0.0075' (±0.19 mm)
|
±12.5%
±12.5%
|
Стандарт Meilong
| Размер OD |
Допуск OD |
ВЕС допуска |
|
1/8''≤OD<5>
5/8≤OD≤1'' (15.88≤OD≤25.4 mm)
|
±0.004' (±0.10 mm)
±0.004' (±0.10 mm)
|
±10%
±8%
|
Термическая обработка
Трубопровод жар-обработан для того чтобы достигнуть определенных механических свойств и коррозионной устойчивости в печи -мельницы с атмосферой уменьшения.
Описание применения для SSSV
Предохранительный клапан клапан который действует как протектор вашего оборудования. Предохранительные клапаны могут предотвратить повреждение к вашим сосудам под давлением и даже предотвратить взрывы на вашем объекте при установке в сосуды под давлением.
Предохранительный клапан тип клапана который автоматически срабатывает когда давление стороны входа повышений клапана к предопределенному давлению, раскрыть диск и разрядку клапана жидкость. Система предохранительного клапана конструирована для того чтобы быть failsafe так, что wellbore можно изолировать в случае любых отказа или повреждения системы к поверхностным объектам контроля над производством.
В большинстве случаев, оно необходимое для того чтобы иметь середины закрытия для всех колодцев способных на естественного ow fl к поверхности. Установка близповерхностного предохранительного клапана (SSSV) обеспечит эту аварийную возможность закрытия. Системы безопасности могут эксплуатироваться на failsafe принципе от пульта управления устроенного на поверхности.
SCSSV проконтролировано линия управления нержавеющей стали ¼» которая прикреплена в снаружи хорошей строки трубопровода и установлена когда трубопровод продукции установлен. В зависимости от давления wellhead, может быть необходимо держать как много как 10 000 psi на линии управления для того чтобы держать клапан открытым.
Другие применения
Трубопровод сплава капилляра спиральный для химической впрыски
Обнаженный и помещенный трубопровод сплава гидравлической линии управления спиральный для подводных предохранительных клапанов
Строки скорости, строки работы, и стальные umbilicals трубки
Геотермический спиральный трубопровод сплава
Сплавы для линий управления
| Аустенитовый: |
316L |
ASTM A-269 |
| Дуплекс: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Сплав никеля: |
N08825
N06625
|
ASTM B-704; ASTM B-423
ASTM B-704; ASTM B-444
|
Химические составы капилярной трубки линии управления Incoloy 825
| Никель |
Хромий |
Утюг |
Молибден |
Углерод |
Марганец |
Кремний |
Сера |
Алюминий |
Титан |
Медь |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
MIN. |
|
максимальный. |
максимальный. |
максимальный. |
максимальный. |
максимальный. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22,0 |
2.5-3.5 |
0,05 |
1,0 |
0,5 |
0,03 |
0,2 |
0.6-1.2 |
1.5-3.0 |
Сплав 825 Incoloy сплав никел-утюг-хромия с добавлениями молибдена и меди.
Вес трубопровода линии управления Incoloy 825 на метр (kg)
Incoloy 825 (UNS N08825)
| O.D. |
W.T. |
| Часть |
Десятичная дробь |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0,1916 |
0,1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0,1955 |
0,2624 |
0,3311 |
0,3983 |
| 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Incoloy 825 свойств капилярной трубки
Сваренный & уплытый внутренней трубопровод redrawn штепсельной вилкой. Поставленный в обожженном состоянии
Непрерывная длина без орбитальных совместных сварок
| Сплав |
UNS |
O.D. |
W.T. |
Давление деятельности |
Разрыванное давление |
Давление сброса давления |
Испытательное давление |
| дюйм |
дюйм |
дюйм |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12 389 |
45 914 |
11 266 |
14 500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15 486 |
57 392 |
14 083 |
17 400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7 281 |
26 992 |
8 427 |
8 700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10 518 |
38 957 |
10 979 |
11 600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14 335 |
53 127 |
13 445 |
16 675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4 683 |
17 347 |
5 918 |
5 075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6 720 |
24 903 |
7 919 |
7 250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9 214 |
34 142 |
10 022 |
10 150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12 018 |
44 526 |
12 174 |
13 775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4 912 |
18 173 |
6 164 |
5 800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6 701 |
24 831 |
7 905 |
7 250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8 740 |
32 382 |
9 736 |
10 150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3 930 |
14 538 |
4 931 |
4 350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5 361 |
19 865 |
6 324 |
5 800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6 846 |
25 367 |
8 076 |
7 975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3 273 |
12 110 |
4 108 |
3 625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4 466 |
16 547 |
5 268 |
5 075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5 703 |
21 131 |
6 727 |
6 525 |
* теоретическое разрыванное давление основанное на минимальной толщине стены, и минимальная прочность на растяжение
* теоретическое давление сброса давления основанное на минимальной толщине стены, и прочность минимального выхода
* оценка давления на условиях 100°F (38°C), нейтральных и статических
Процесс и упаковка трубопровода
Безшовный прокалывать, redrawn, обожженный (многоходовой процесс циркуляции)
Сваренный продольно сварил, redrawn, обожженный (многоходовой процесс циркуляции)

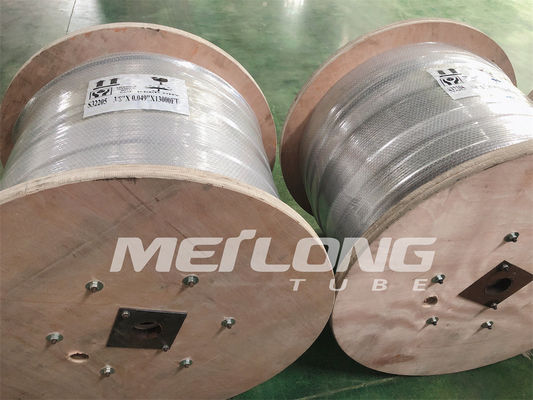

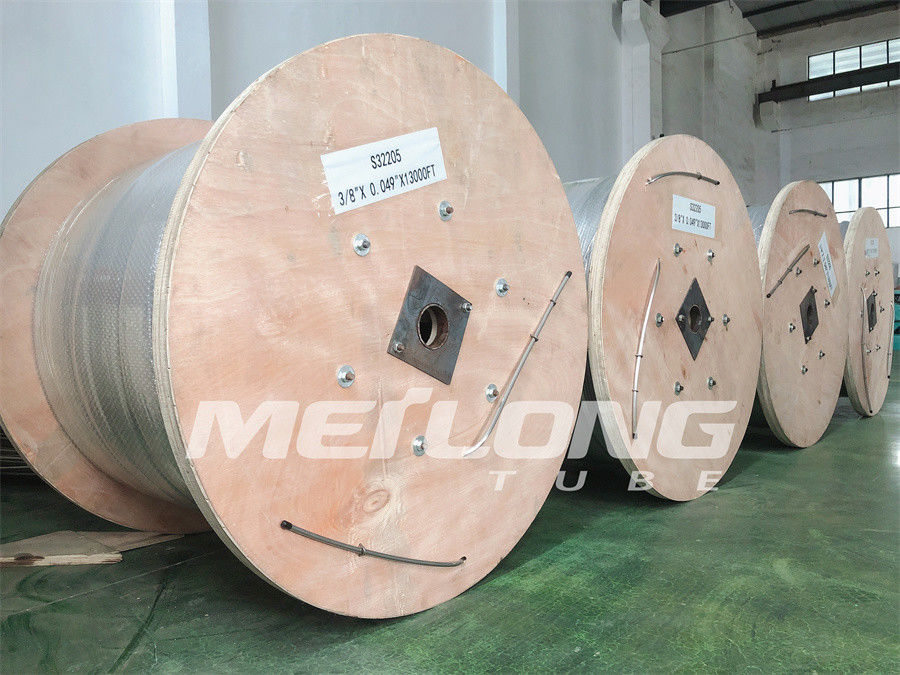

Пакуя трубопровод ровная рана свернутая спиралью на металле/деревянных барабанчиках или катышках.
Все барабанчики или катышкы упакованы в деревянных клетях для легкой логистической деятельности.
