Управление дуплекса 2205 трубопровода катушки Uns S32205 нержавеющее помещенное TPV

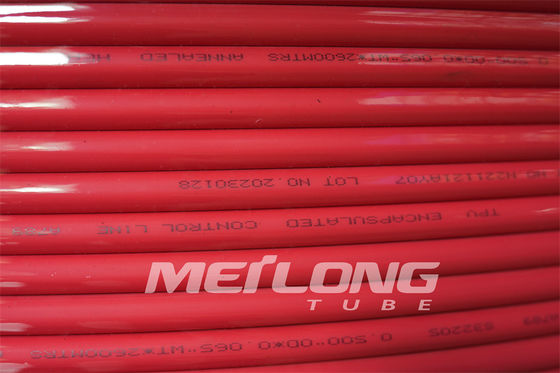

Дуплекс 2205 TPV UNS S32205 поместил капилярную трубку 1/2 линии управления '' OD x 0,065" ВЕС

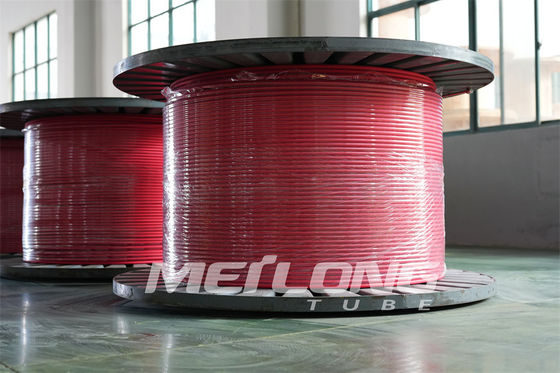

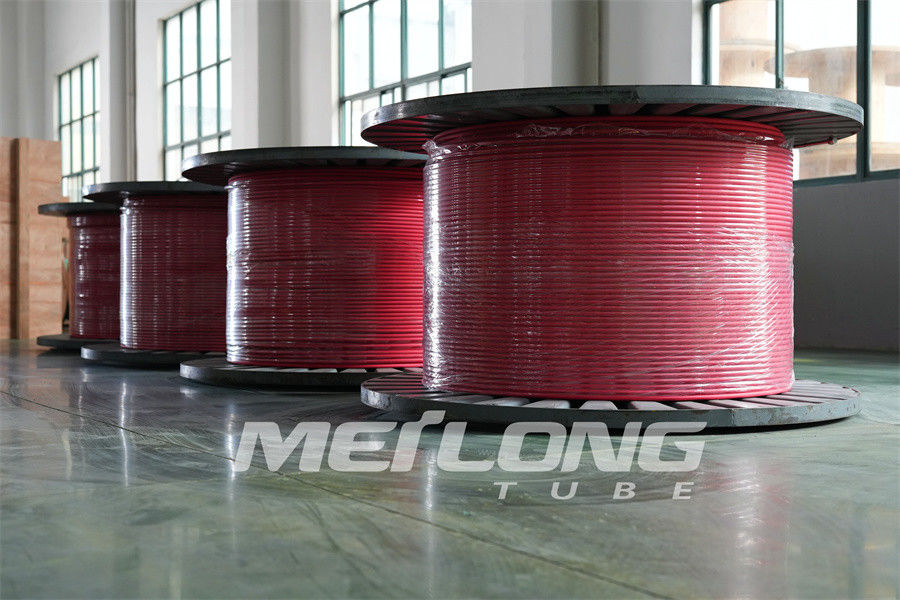

Трубка Meilong изготовляет или сваренные или безшовные гидравлические линии управления для близповерхностных применений. Гидравлическая линия управления доступна в главным образом 5 материалах, меняя толщинах стены, и широком диапазоне оценок давления деятельности. Линия поставлена на катышках для того чтобы взыскать требования к длины. По требованию, это давление испытанное гидравлически, продутое с газом азота, или жидкость чистого масла, и загерметизированное на обоих концах до доставки.

Сваренная гидравлическая линия управления плавает штепсельная вилка нарисованная к спецификациям ASTM и доступна в любой длине. Материальные типы для гидравлических линий управления включают нержавеющую сталь TP316L которая соответствующая для помадки к в меру коррозионным средам, двухшпиндельной нержавеющей стали 2205, супер двухшпиндельная нержавеющая сталь 2507, сплав никеля Incoloy 825 и Inconel 625 соответствующие для строго коррозионных сред и высоких давлений и температур работы. Жидкости системы управления должны быть совместимы с окружающими средами и рабочими температурами линии управления.

Заключение линии управления также доступно, где спрошенный, что, обеспечило дополнительное сопротивление толкотни и ссадины во время установки. Материал заключения следует соответствовать для совместимости хорошим жидкостям и требованиям к температуры.

Заключение компонентов downhole как гидравлические линии управления, заключение отдельной линии, Двойн-линия заключение (FLATPACK), Тройн-линия заключение (FLATPACK) было превалирующим в применениях downhole. Overlaying пластмассы обеспечивает несколько преимуществ которые помогают обеспечить успешное завершение.

Заключение обеспечивает защитный слой для того чтобы держать линии от быть поцарапанным, согнутым, и по возможности задавленным пока бегущ в отверстии.

Заключение нескольких компонентов (плоского пакета) обеспечивает консолидацию которая поможет уменьшить оборудование и персонал который необходим для того чтобы раскрыть множественные одиночные компоненты. Во многих случаях, плоский пакет необходим по мере того как космос снаряжения может быть ограничен.

Заключение держит от металла к контакту металла.

Заключение может снабдить защиту основные компоненты пока в отверстии как линии которые могут быть через сторону песка или по возможности в контакте с высоким темпом газа.

ОСВОБОДИТЕ ОРБИТАЛЬНЫХ СВАРОК для TPV поместил линии управления

Гидравлические линии управления в зависимости от длины применения подвергаются к сырью. Орбитальные сварки были ненужными в наших завершениях индустрии также часто больше чем стандартный выход катушки произведенной мельницей. Наша шв-сваренная продукция трубопровода использует сварочные аппараты инертного газа вольфрама (TIG), и сварочные аппараты лазера. Этот процесс дает оператору инструменты для того чтобы выполнить repeatable, высококачественную сварку. Наше настоящее оборудование, вместе с машинами волочения в холодном состоянии позволить нам произвести ряды размера OD 1/8" – 1" и толщины стены 0,028" -0,095". Общие сплавы для продуктов трубопровода 316L, 2205, 2507, 825, 625, и Monel 400.

NDT

Мы выполняем разнообразие тесты для того чтобы утвердить целостность наших продуктов.

Тест вихревого тока

Испытание давления

Жидкость - разнообразие возможности для различного трубопровода спецификации.

Стандарт & утверждения

Линии управления изготовлены согласно применимым стандартам ASTM для каждого специфического материала.

Трубки можно поставить потопленный, заполненный, и фильтрованный в требования к клиента и к соотвествующим стандартам NAS/SAE.

Дизайн & конструкция

- Заключение для отдельной линии

- Профили заключения для того чтобы одеть применение клиента

- Изготовленная на заказ линия маркировка

- Полные материалы диапозона применения

Материалы заключения для двухшпиндельных линий управления нержавеющей стали

5 = превосходное 1 = плохой

Особенности помещенной линии управления

Увеличьте защиту линии downhole

Увеличьте сопротивление толкотни во время установки

Защитите линию управления против ссадины и сжимать

Исключите долгосрочный отказ коррозии под напряжением линии управления

Improve зажимая профиль

Одиночное или множественное заключение для легкости хода и добавленной защиты

Доступные ранги сплава для трубопровода линии управления внутри заключения

Стандартные профили заключения

Круг, отдельная линия	Деталь	Стандартные размеры
	Линия 1/8'' OD	(6,35 mm) Dia 0.250''.
	1/4" линия OD	(11,0 mm) Dia 0.433''.
	Линия 3/8'' OD	(13,6 mm) Dia 0.535''.
	линия 1/2 '' OD	(16,8 mm) Dia 0.660''.

Квадрат, отдельная линия	Деталь	Стандартные размеры
	Линия 1/8'' OD	0,250' „x 0,250" „(6,35 mm x 6,35 mm)
	1/4" линия OD	0,433' „x 0,433" „(11,0 mm x 11,0 mm)
	Линия 3/8'' OD	0,535' „x 0,535" „(13,6 mm x 13,6 mm)
	линия 1/2 '' OD	0,660' „x 0,660" „(16,8 mm x 16,8 mm)

Прямоугольный, 2 линии	Деталь	Стандартные размеры
	1/4" линия OD	Ширина: 0.710'' (18,0 mm) Высота: 0.410'' (10,4 mm)

Прямоугольный, 3 линии	Деталь	Стандартные размеры
	1/4" линия OD	Ширина: 0.990'' (25,1 mm) Высота: 0.410'' (10,4 mm)
