1 / 4" OD x 0,065" гидравлический трубопровод капилярной трубки ВЕСА без орбитальных сварок
Трубка Meilong поставляет весь разряд продукта к участку нефти и газ, и она один из наших самых важных рынков. Вы будете считать наши трубки гидравлического трубопровода высокой эффективности успешно использованный в некоторых из самых агрессивных спасибо подводного и downhole условий наше доказанное достижение в соотвествовать строгие качественные индустрий масла, газа и геотермальной энергии.
Улучшать технологию продлевал ряд путей в которых нефтяные месторождения нефти и газ можно эксплуатировать, и все больше и больше проекты требуют пользы длинных, непрерывных длин линий управления нержавеющей стали. Эти использованы в разнообразие применениях включая гидравлические контроли, инструментирование, химическую впрыску, umbilicals и управление линии связи. Трубка Meilong поставляет продукты для всего из этих применений, и больше, понижая производственные затраты и улучшенные методы спасения для наших клиентов.
Спасибо выдвижения в трубчатые технологии линии управления, теперь дешевле и легче соединить клапаны downhole и химические системы впрыски с удаленными и спутниковыми колодцами, и для фиксированных и плавая центральных платформ. Мы предлагаем спиральный трубопровод для линий управления в сплавах нержавеющей стали и никеля.
Испытывая способности для качества гидравлического трубопровода
Мы контролируем качество продукции через неукоснительный процесс осмотра и испытывать проведенный нашей командой сильно квалифицированных профессионалов. Экстенсивное обучение и опыт членов трубки Meilong включают:
|
Химикат
Корозия
Габаритный
Вихревой ток
Удлиненность
|
Пирофакел
Сплющите
Размер зерна
Твердость
Гидростатический
|
Металлургический
Положительное материальное идентификация (PMI)
Шероховатость поверхности
Растяжимый
Выход
|
Особенности трубопровода гидравлического трубопровода
Близкие допуски размеров
Значительно увеличенные механические свойства
Главный поверхностный финиш
Высокий cleanness внутренней поверхности
Контролируемое ovality, ексцентриситет
Типичный размер трубопровода гидравлического трубопровода
Внешний диаметр линий управления главным образом 1/4" (6.35mm).
Толщины стены: 0,035' „(0.89mm), 0,049" „(1.24mm), 0,065" „(1.65mm)
Трубопровод линии управления доступен в длинах от 400 футов (122 метров) до 32 808 футов (10 000 метров). Отсутствие orbitally сварных соединений встык.
Другие спецификации (1/8' „до 3/4" „) доступны по запросу.
| Имперский размер |
Метрический размер |
|
OD
дюйм
|
ВЕС
дюйм
|
OD
mm
|
ВЕС
mm
|
| 1/8 (0,125) |
0,028 |
3,18 |
0,71 |
| 0,035 |
3,18 |
0,89 |
| 3/16 (0,188) |
0,028 |
4,76 |
0,71 |
| 0,035 |
4,76 |
0,89 |
| 0,049 |
4,76 |
1,24 |
| 1/4 (0,250) |
0,035 |
6,35 |
0,89 |
| 0,049 |
6,35 |
1,24 |
| 0,065 |
6,35 |
1,65 |
| 0,083 |
6,35 |
2,11 |
| 3/8 (0,375) |
0,035 |
9,53 |
0,89 |
| 0,049 |
9,53 |
1,24 |
| 0,065 |
9,53 |
1,65 |
| 0,083 |
9,53 |
2,11 |
| 1/2 (0,500) |
0,035 |
12,7 |
0,89 |
| 0,049 |
12,7 |
1,24 |
| 0,065 |
12,7 |
1,65 |
| 0,083 |
12,7 |
2,11 |
Химический состав нержавеющей стали 316L
| Углерод |
Марганец |
Фосфор |
Сера |
Кремний |
Никель |
Хромий |
Молибден |
| % |
% |
% |
% |
% |
% |
% |
% |
| максимальный. |
максимальный. |
максимальный. |
максимальный. |
максимальный. |
|
|
|
| 0,035 |
2,00 |
0,045 |
0,030 |
1,00 |
10.0-15.0 |
16.0-18.0 |
2.00-3.00 |
Стандартная равнозначность
| Ранг |
UNS никакое |
Стандарт евро |
Японский |
| Никакой |
Имя |
JIS |
| Сплав |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
JIS G3463 |
| 316L |
S31603 |
1,4404, 1,4435 |
X2CrNiMo17-12-2 |
SUS316LTB |
Допуск размеров гидравлического трубопровода 316L
| ASTM A269/ASME SA269, 316L, UNS S31603 |
| Размер OD |
Допуск OD |
ВЕС допуска |
|
≤1/2 '' (≤12.7 mm)
1/2 ''
|
±0.005' (±0.13 mm)
±0.005' (±0.13 mm)
|
±15%
±10%
|
Стандарт Meilong
| Размер OD |
Допуск OD |
ВЕС допуска |
|
≤1/2 '' (≤12.7 mm)
1/2 ''
|
±0.004' (±0.10 mm)
±0.004' (±0.10 mm)
|
±10%
±8%
|
Линия вес капилляра трубопровода на метр (kg)
Нержавеющее 316L (UNS S31603)
| O.D. |
W.T. |
| Часть |
Десятичная дробь |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0442 |
0,0512 |
- |
- |
- |
| 1/4 |
0,250 |
0,1012 |
0,1225 |
0,1603 |
0,1957 |
0,2255 |
| 3/8 |
0,375 |
0,1580 |
0,1936 |
0,2598 |
0,3278 |
0,3944 |
| 1/2 |
0,500 |
0,2150 |
0,2647 |
0,3595 |
0,4600 |
0,5631 |
| 5/8 |
0,625 |
0,2720 |
0,3360 |
0,4592 |
0,5923 |
0,7319 |
| 3/4 |
0,750 |
0,3289 |
0,4072 |
0,5588 |
0,7244 |
0,9006 |
Процесс и упаковка гидравлического трубопровода
Безшовный: прокалыванный, redrawn, обожженный (многоходовой процесс циркуляции)
Сваренный: продольно сваренный (обожженными TIG или лазерным лучом), redrawn, (многоходовой процесс циркуляции)

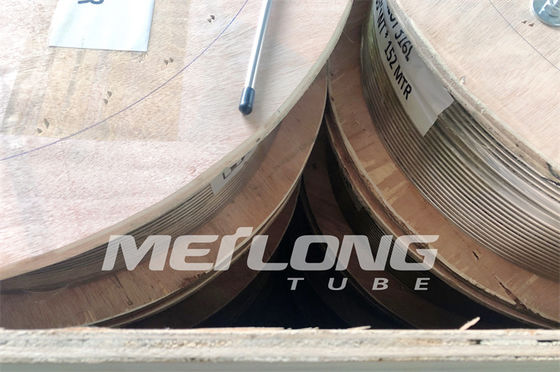

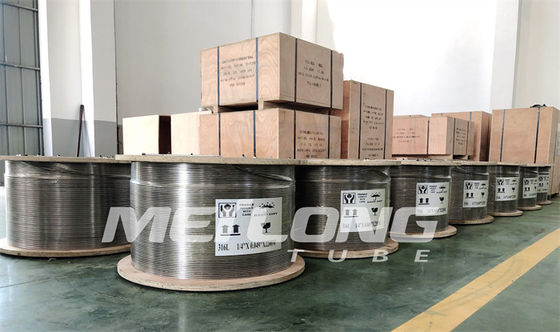

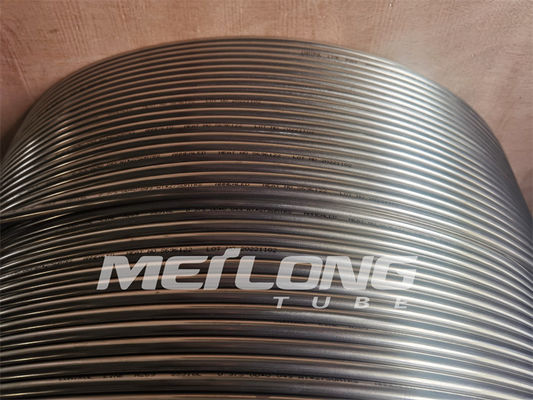

Упаковка: Трубопровод ровная рана свернутая спиралью на металле/деревянных барабанчиках или катышках.
Все барабанчики или катышкы упакованы в деревянных клетях для легкой логистической деятельности.
