3 / 8" OD x 0,049" линия впрыски геотермического трубопровода ВЕСА химическая без орбитальных сварок
Трубка Meilong поставляет весь разряд продукта к участку нефти и газ, и она один из наших самых важных рынков. Вы будете считать нашу линию трубки капилляра высокой эффективности успешно использованный в некоторых из самых агрессивных спасибо подводного и downhole условий наше доказанное достижение в соотвествовать строгие качественные индустрий масла, газа и геотермальной энергии.
Улучшать технологию продлевал ряд путей в которых нефтяные месторождения нефти и газ можно эксплуатировать, и все больше и больше проекты требуют пользы длинных, непрерывных длин линий управления нержавеющей стали и химических линий впрыски. Эти использованы в разнообразие применениях включая гидравлические контроли, инструментирование, химическую впрыску, umbilicals и управление линии связи. Трубка Meilong поставляет продукты для всего из этих применений, и больше, понижая производственные затраты и улучшенные методы спасения для наших клиентов.
Спасибо выдвижения в трубчатые линию управления и линию технологии впрыски, теперь дешевле и легче соединить клапаны downhole и химические системы впрыски с удаленными и спутниковыми колодцами, и для фиксированных и плавая центральных платформ. Мы предлагаем спиральный трубопровод для линий управления в сплавах нержавеющей стали и никеля.
Испытывая способности для качества геотермического трубопровода
Мы контролируем качество продукции через неукоснительный процесс осмотра и испытывать проведенный нашей командой сильно квалифицированных профессионалов. Экстенсивное обучение и опыт членов трубки Meilong включают:
|
Химикат
Корозия
Габаритный
Вихревой ток
Удлиненность
|
Пирофакел
Сплющите
Размер зерна
Твердость
Гидростатический
|
Металлургический
Положительное материальное идентификация (PMI)
Шероховатость поверхности
Растяжимый
Выход
|
Особенности химической линии геотермического трубопровода впрыски
Близкие допуски размеров
Значительно увеличенные механические свойства
Главный поверхностный финиш
Высокий cleanness внутренней поверхности
Контролируемое ovality, ексцентриситет
Типичная линия геотермический размер впрыски трубопровода
Внешний диаметр линий управления главным образом 1/4" (6.35mm).
Толщины стены: 0,035' „(0.89mm), 0,049" „(1.24mm), 0,065" „(1.65mm)
Трубопровод линии управления доступен в длинах от 400 футов (122 метров) до 32 808 футов (10 000 метров). Отсутствие orbitally сварных соединений встык.
Другие спецификации (1/8' „до 3/4" „) доступны по запросу.
| Имперский размер |
Метрический размер |
|
OD
дюйм
|
ВЕС
дюйм
|
OD
mm
|
ВЕС
mm
|
| 1/8 (0,125) |
0,028 |
3,18 |
0,71 |
| 0,035 |
3,18 |
0,89 |
| 3/16 (0,188) |
0,028 |
4,76 |
0,71 |
| 0,035 |
4,76 |
0,89 |
| 0,049 |
4,76 |
1,24 |
| 1/4 (0,250) |
0,035 |
6,35 |
0,89 |
| 0,049 |
6,35 |
1,24 |
| 0,065 |
6,35 |
1,65 |
| 0,083 |
6,35 |
2,11 |
| 3/8 (0,375) |
0,035 |
9,53 |
0,89 |
| 0,049 |
9,53 |
1,24 |
| 0,065 |
9,53 |
1,65 |
| 0,083 |
9,53 |
2,11 |
| 1/2 (0,500) |
0,035 |
12,7 |
0,89 |
| 0,049 |
12,7 |
1,24 |
| 0,065 |
12,7 |
1,65 |
| 0,083 |
12,7 |
2,11 |
Химический состав Incoloy 825
| Никель |
Хромий |
Утюг |
Молибден |
Углерод |
Марганец |
Кремний |
Сера |
Алюминий |
Титан |
Медь |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
MIN. |
|
максимальный. |
максимальный. |
максимальный. |
максимальный. |
максимальный. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22,0 |
2.5-3.5 |
0,05 |
1,0 |
0,5 |
0,03 |
0,2 |
0.6-1.2 |
1.5-3.0 |
Стандартная равнозначность
| Ранг |
UNS никакое |
Стандарт евро |
| Никакой |
Имя |
| Сплав |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 825 |
N08825 |
2,4858 |
NiCr21Mo |
Допуск размеров линии впрыски трубопровода Incoloy 825 геотермической
|
ASTM B704/ASME SB704, Incoloy 825, UNS N08825
ASTM B751/ASME SB751
|
| Размер OD |
Допуск OD |
ВЕС допуска |
|
1/8''≤OD<5>
5/8≤OD≤1'' (15.88≤OD≤25.4 mm)
|
±0.004' (±0.10 mm)
±0.0075' (±0.19 mm)
|
±12.5%
±12.5%
|
Стандарт Meilong
| Размер OD |
Допуск OD |
ВЕС допуска |
|
1/8''≤OD<5>
5/8≤OD≤1'' (15.88≤OD≤25.4 mm)
|
±0.004' (±0.10 mm)
±0.004' (±0.10 mm)
|
±10%
±8%
|
Линия геотермический вес впрыски трубопровода на метр (kg)
Incoloy 825 (UNS N08825)
| O.D. |
W.T. |
| Часть |
Десятичная дробь |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0,1916 |
0,1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0,1955 |
0,2624 |
0,3311 |
0,3983 |
| 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Геотермическая линия свойства впрыски трубопровода
Шв-сваренный & уплытый внутренней трубопровод redrawn штепсельной вилкой. Поставленный в обожженном состоянии
Непрерывная длина без орбитальных совместных сварок
| Сплав |
UNS |
O.D. |
W.T. |
Давление деятельности |
Разрыванное давление |
Давление сброса давления |
Испытательное давление |
| дюйм |
дюйм |
дюйм |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12 389 |
45 914 |
11 266 |
14 500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15 486 |
57 392 |
14 083 |
17 400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7 281 |
26 992 |
8 427 |
8 700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10 518 |
38 957 |
10 979 |
11 600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14 335 |
53 127 |
13 445 |
16 675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4 683 |
17 347 |
5 918 |
5 075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6 720 |
24 903 |
7 919 |
7 250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9 214 |
34 142 |
10 022 |
10 150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12 018 |
44 526 |
12 174 |
13 775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4 912 |
18 173 |
6 164 |
5 800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6 701 |
24 831 |
7 905 |
7 250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8 740 |
32 382 |
9 736 |
10 150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3 930 |
14 538 |
4 931 |
4 350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5 361 |
19 865 |
6 324 |
5 800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6 846 |
25 367 |
8 076 |
7 975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3 273 |
12 110 |
4 108 |
3 625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4 466 |
16 547 |
5 268 |
5 075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5 703 |
21 131 |
6 727 |
6 525 |
Теоретическое разрыванное давление основанное на минимальной толщине стены, и минимальная прочность на растяжение
Теоретическое давление сброса давления основанное на минимальной толщине стены, и прочность минимального выхода
Оценка давления на условиях 100°F (38°C), нейтральных и статических
Линия процесс и упаковка впрыски
Безшовный: прокалыванный, redrawn, обожженный (многоходовой процесс циркуляции)
Сваренный: продольно сваренный (обожженными TIG или лазерным лучом), redrawn, (многоходовой процесс циркуляции)

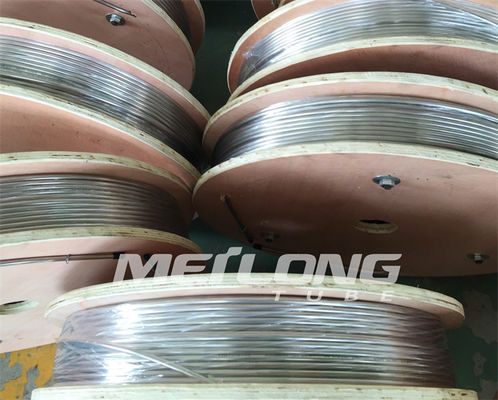

Упаковка: Трубопровод ровная рана свернутая спиралью на металле/деревянных барабанчиках или катышках.
Все барабанчики или катышкы упакованы в деревянных клетях для легкой логистической деятельности.
