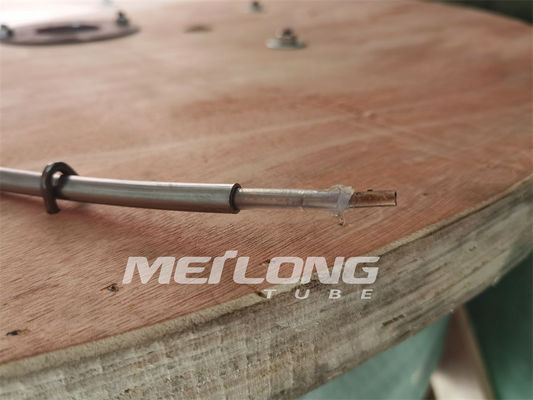

трубопровод нержавеющей стали 316L поместил кабель для применений Downhole в нефтяных скважинах
Кабель помещенный трубопроводом (ТЕХНИЧЕСКИЙ)
ТЕХНИЧЕСКИЕ пользы сварили трубопровод сплава нержавеющей стали и никеля для защиты электрических и оптически компонентов от давления и въедливых влияний окружающей среды downhole. Полимерное заключение обеспечивает дополнительную механическую защиту.
Широкий выбор компонентов меди и волокна от трубки Meilong позволяет продукции кабелей инструментирования индустрии самых изощренных. Со сперва вводить ТЕХНИЧЕСКИЙ для нефтяной промышленности нефти и газ в 2015, трубка Meilong постоянно улучшала и оптимизировала этот продукт для новых поколений датчиков и инструментов downhole для все больше и больше более горячих и более глубоких колодцев.
ТЕХНИЧЕСКИЕ конфигурации доступны с компонентами почти бесконечными сочетания из в свободных от соединени изготовленных на заказ длинах.
Стандартные размеры заключения (11 mm x квадрат 11 mm) имеют в распоряжении соотвествовать почти все downhole.
Кабели с жилами неодинакового сечения используя различные сочетания из электрические и оптически компоненты имеют в распоряжении соответствовать специфическим потребностям downhole.

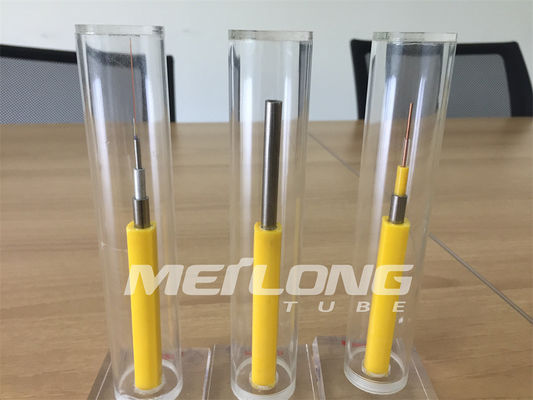

Типичные конструкции

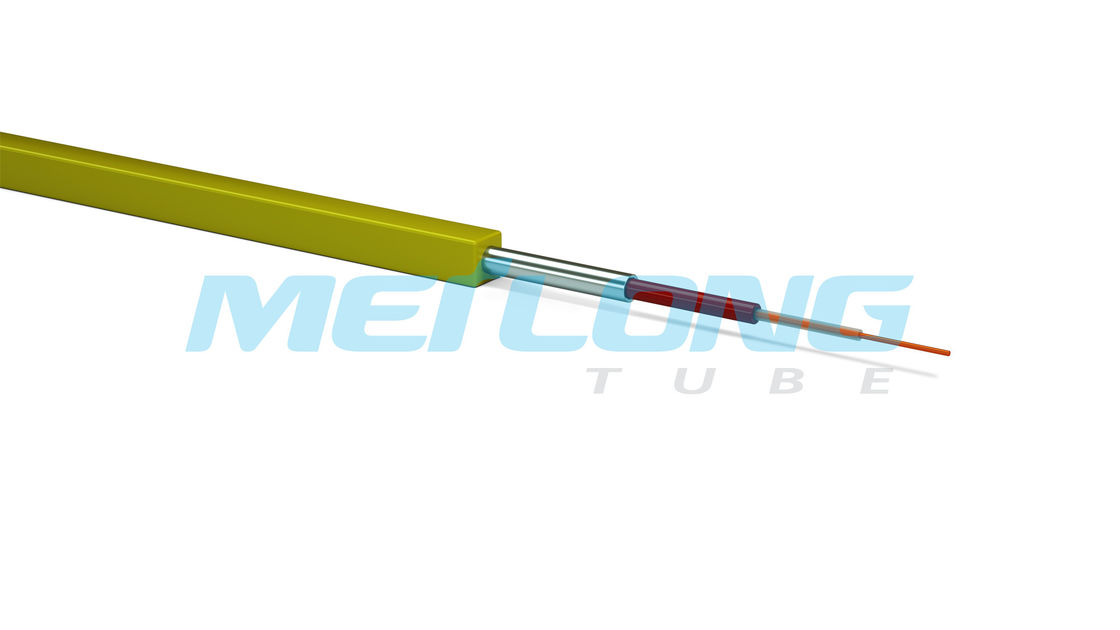

18 квадрат трубки Incoloy 825 проводника AWG одиночный поместил
|
|
A) 7 x 0,39 mm) залуживанная медь 18 AWG (
O.D. 0,046 в (1,16 mm) номинальном
B) Изоляция FEP
O.D. 0,098 в (2,49 mm) номинальном
C) Красный заполнитель полипропилена
O.D. 0,180 в (4,57 mm) номинальном
D) Трубка сплава 825
Толщина стены 0,035 в (0,89 mm) номинальном
O.D. 0,250 в (6,35 mm) номинальном
E) Желтый квадратный полипропилен профиля
0,433 в квадрате (11 mm)
|
5 трубка одиночного проводника AWG нержавеющая 316L поместила
|
|
A) Медь 5 AWG (одиночного проводника)
O.D. 0,181 в (4,6 mm) номинальном
B) Изоляция PFA
O.D. 0,228 в (5,8 mm) номинальном
C) Изоляция PFA
O.D. 0,276 в (7,0 mm) номинальном
D) Трубка нержавеющей стали 316
Толщина стены 0,035 в (0,89 mm) номинальном
O.D. 0,375 в (9,53 mm) номинальном
|
Варианты трубопровода
ТЕХНИЧЕСКИЙ выбирает основанный на хороших условиях как давление, температура и corrosiveness хорошей жидкости. Трубопровод составлен сплава, который соответствуют к применению. Он после этого продольно сварен, вихревой ток испытанный и нарисованный к чистовому размеру. Полная проверка данных доступна для каждой трубки.
- Нержавеющая сталь 316L
- Дуплекс 2205
- Супер дуплекс 2507
- Incoloy 825
Механические характеристики для сплава ТЕХНИЧЕСКОГО, работаемого холодного
| Диаметр |
Толщина стены |
Нержавеющее 316L
Минимальный сброс давления
|
Incoloy 825
Минимальный сброс давления
|
Минимальный загиб Radius* |
| дюймы |
дюймы |
psi |
psi |
дюймы |
| 0,125 (1/8) |
0,022 |
23 882 |
25 209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16 371 |
17 281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19 688 |
20 781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26 173 |
27 627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13 783 |
14 549 |
2,25 |
| 0,375 (3/8) |
0,049 |
18 739 |
19 780 |
2,25 |
Вычисления основанные на прочности минимального выхода 120 000 psi.
Весь ТЕХНИЧЕСКИЙ трубопровод слишком большой сварен и нарисован.
Трубопровод может быть изготовленными на заказ напечатанный с разнообразие данными включая номер детали, серийный номер, последовательную длину и порядковый номер заказа на покупку.
радиус загиба *The показал в статическом состоянии после окончательной тренировки на прекращении. Весь гнуть необходимо выполнить используя гибочное устройство трубопровода для обеспечения что радиус загиба равномерен. Пока раскрывающ в или из колодец, минимальный радиус загиба должен быть как можно большего размера.
Электрические детали
| ТЕХНИЧЕСКИЙ стиль |
ТЕХНИЧЕСКИЕ 100 |
ТЕХНИЧЕСКИЕ 150 |
ТЕХНИЧЕСКИЕ 175 |
ТЕХНИЧЕСКИЕ 200 |
ТЕХНИЧЕСКИЕ 250 |
| Диапазон температур |
-10 к 100°C |
-10 к 150°C |
-100 к 175°C |
-100 к 200°C |
-100 к 250°C |
| Заполнитель |
PP |
PP |
FEP |
FEP |
PFA |
| Изоляция |
PP |
FEP |
FEP |
FEP |
PFA |
Максимальное электрическое сопротивление @ 20°C проводника (°F 68)
| Проводник |
Проводник
O.D.
|
Проводник
O.D.
|
Твердая обнаженная медь |
Медь 7 стренг обнаженная |
| AWG |
дюймы |
mm |
Омы/kft |
Омы/m |
Омы/kft |
Омы/m |
| 18 |
0,0403 |
1,02 |
6,52 |
21,4 |
6,66 |
21,8 |
| 17 |
0,0453 |
1,15 |
5,15 |
16,9 |
5,27 |
17,3 |
| 16 |
0,0508 |
1,29 |
4,10 |
13,5 |
4,18 |
13,7 |
| 15 |
0,0571 |
1,45 |
3,24 |
10,6 |
3,31 |
10,9 |
| 14 |
0,0641 |
1,63 |
2,57 |
8,45 |
2,62 |
8,62 |
| 13 |
0,0720 |
1,83 |
2,04 |
6,69 |
2,08 |
6,82 |
| 12 |
0,0808 |
2,05 |
1,62 |
5,31 |
1,65 |
5,43 |
| 11 |
0,0907 |
2,30 |
1,29 |
4,22 |
1,32 |
4,30 |
| 10 |
0,102 |
2,59 |
1,019 |
3,34 |
1,039 |
3,41 |
| 9 |
0,114 |
2,90 |
0,808 |
2,65 |
0,825 |
2,71 |
| 8 |
0,128 |
3,25 |
0,641 |
2,10 |
0,654 |
2,14 |
