Гидростатическая испытанная линия впрыски Incoloy 825 химическая свернула спиралью трубопровод для отверстий спуска
Трубка Meilong изготовляет высококачественный безшовный и redrawn, шв-сваренный и redrawn спиральный трубопровод который сделан из коррозионностойкой аустенитовых, двухшпиндельных, супер двухшпиндельных нержавеющей стали и рангов сплава никеля. 100% из продуктов использовано как гидравлические линии регулятора мощности, химические линии впрыски, сплавляет трубопровод в umbilicals и трубопровод инструментирования для инженерства эксплуатирования в нефтяной промышленности в верхней части потока нефти и газ.
Свернутый спиралью трубопровод доступен в размерах аранжирует от наружного диаметра 0,125 дюйма (3,175 миллиметра) до 1 дюйм (25,4 миллиметра). Толщина стены до 0,083 дюйма (2,108 миллиметра). Длины до 65600 футов (20 000 метров) доступны для рентабельного пуповинного производства. Больше размеров в пределах объема можно подгонять быть произведенным и поставленным для соотвествовать ваши особенные.
Линия свойства впрыски Incoloy 825 химическая
Сваренный & уплытый внутренней трубопровод redrawn штепсельной вилкой. Поставленный в обожженном состоянии
Непрерывная длина без орбитальных совместных сварок
| Сплав |
UNS |
O.D. |
W.T. |
Давление деятельности |
Разрыванное давление |
Давление сброса давления |
Испытательное давление |
| дюйм |
дюйм |
дюйм |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12 389 |
45 914 |
11 266 |
14 500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15 486 |
57 392 |
14 083 |
17 400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7 281 |
26 992 |
8 427 |
8 700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10 518 |
38 957 |
10 979 |
11 600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14 335 |
53 127 |
13 445 |
16 675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4 683 |
17 347 |
5 918 |
5 075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6 720 |
24 903 |
7 919 |
7 250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9 214 |
34 142 |
10 022 |
10 150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12 018 |
44 526 |
12 174 |
13 775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4 912 |
18 173 |
6 164 |
5 800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6 701 |
24 831 |
7 905 |
7 250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8 740 |
32 382 |
9 736 |
10 150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3 930 |
14 538 |
4 931 |
4 350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5 361 |
19 865 |
6 324 |
5 800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6 846 |
25 367 |
8 076 |
7 975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3 273 |
12 110 |
4 108 |
3 625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4 466 |
16 547 |
5 268 |
5 075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5 703 |
21 131 |
6 727 |
6 525 |
- Теоретическое разрыванное давление основанное на минимальной толщине стены, и минимальная прочность на растяжение
- Теоретическое давление сброса давления основанное на минимальной толщине стены, и прочность минимального выхода
- Оценка давления на условиях 100°F (38°C), нейтральных и статических
По мере того как больше извлечений нефти и газ двигают в более глубокие и более жесткие воды куда весьма оффшорные окружающие среды требуют весьма безопасности, наша работа помочь вам использовать «правый» коррозионностойкий материал для спирального пуповинного трубопровода для того чтобы улучшить безопасность и надежность вашей работы. Это сила для управлять нашими нововведениями и непрерывным развитием.
Соответствующий для среды прикладной программы
Хорошее resitance к делать ямки хлорида, корозия crevice, H2S и СО2, и коррозия в напряженном состоянии хлорида (SCC).
Допуск размеров для химической линии Injecton
| ASTM B704/ASME SB704, UNS N08825 (Incoloy 825) |
| Размер OD |
Допуск OD |
ВЕС допуска |
|
1/8''≤OD<3>
3/16≤OD<1>
1/2' „≤OD≤1“ „(12.7≤OD≤25.4 mm)
|
+0.003' (+0,08) mm/-0
+0.004' (+0,10) mm/-0
+0.005' (+0,13) mm/-0
|
±10%
±10%
±10%
|
Стандарт трубки Meilong
| Размер OD |
Допуск OD |
ВЕС допуска |
|
1/8'' ≤OD<3>
3/16≤OD<1>
1/2' „≤OD≤1“ „(12.7≤OD≤25.4 mm)
|
+0.003' (+0,08) mm/-0
+0.004' (+0,10) mm/-0
+0.004' (+0,10) mm/-0
|
±10%
±10%
±8%
|
Тесты для качества
|
Вихревой ток
Шероховатость поверхности
Гидростатический
Анализ размерностей
Размер зерна
Твердость Rockwell
|
Прочность выхода
Прочность на растяжение
Удлиненность
Твердость
Положительное материальное идентификация (PMI)
Тесты коррозионной устойчивости
|
Упаковка

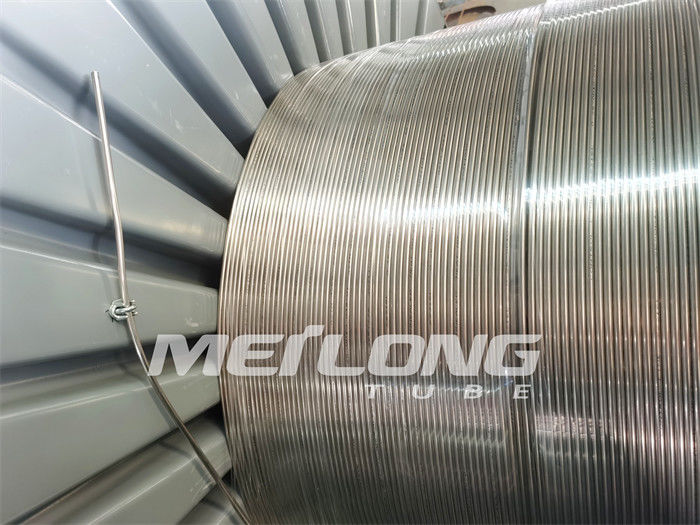

Гидравлическая линия управления ровная рана свернутая спиралью на металле/деревянных барабанчиках или катышках.
Все барабанчики упакованы в деревянных клетях для легкой логистической деятельности.
Диаграмма впрыски
Применение
Трубопровод сплава капилляра спиральный для химической впрыски
Обнаженный и помещенный трубопровод сплава гидравлической линии управления спиральный для подводных предохранительных клапанов
Строки скорости, строки работы, и стальные umbilicals трубки
Геотермический спиральный трубопровод сплава
Дополнительные услуги
Химическую линию впрыски можно поместить с различными полимерами согласно требованиям к клиентов индивидуальным, как PVDF, FEP, TPV, etc. заключение для обеспечивать дополнительное сопротивление тока к химикатам, носка, и высокая температура.
Доступный раздел для заключения: Круглый, квадратный, прямоугольный.
