Нержавеющая сталь линии управления полипропилена PP гидравлическая свернула спиралью трубопровод Flatpack SS316L

Нержавеющая сталь линии управления полипропилена PP гидравлическая свернула спиралью трубопровод Flatpack SS316L

Нержавеющая сталь линии управления полипропилена PP гидравлическая свернула спиралью трубопровод Flatpack SS316L
Нержавеющая сталь линии управления полипропилена PP гидравлическая свернула спиралью трубопровод Flatpack SS316L Нержавеющая сталь линии управления полипропилена PP гидравлическая свернула спиралью трубопровод Flatpack SS316L Нержавеющая сталь линии управления полипропилена PP гидравлическая свернула спиралью трубопровод Flatpack SS316L

Большие изображения :  Нержавеющая сталь линии управления полипропилена PP гидравлическая свернула спиралью трубопровод Flatpack SS316L

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Meilong Tube
Сертификация: ISO9001 : 2015
Номер модели: 1 / 4" OD x 0,049" ВЕС
Оплата и доставка Условия:
Количество мин заказа: 5000 метров
Упаковывая детали: Ровная рана свернутая спиралью на катышках/барабанчиках, и упакованная в деревянных случаях
Время доставки: 30 дней
Условия оплаты: L/C, T/T
Поставка способности: 100 метрических тонн в месяц (включая staubkess стальной трубопровод, трубопровод дуплекса сплава ни

Нержавеющая сталь линии управления полипропилена PP гидравлическая свернула спиралью трубопровод Flatpack SS316L

описание
Стандарт трубопровода: ASTM A269 Материал: 316L
UNS: S31603 Условие: Обожженный
Тип трубопровода: Лазер сварил и redrawn Промышленный стандарт: NACE MR0175/ISO15156
Поверхность: Сильно чистый и яркий Особенность: Весьма давление высокого при ударе
Размер: Плотные допуски размеров Тест: испытанная длина 100% гидравлические
Высокий свет:

Линия управления PP гидравлическая

,

Линия управления полипропилена гидравлическая

,

трубопровод SS316L нержавеющей стали спиральный

Высокое давление работы PP/полипропилен помещенная гидравлическая линия управления Flatpack



Трубка Meilong изготовляет высококачественный безшовный и redrawn, шв-сваренный и redrawn спиральный трубопровод который сделан из коррозионностойкой аустенитовых, двухшпиндельных, супер двухшпиндельных нержавеющей стали и рангов сплава никеля. 100% из продуктов использовано как гидравлические линии регулятора мощности, химические линии впрыски, сплавляет трубопровод в umbilicals и трубопровод инструментирования для инженерства эксплуатирования в нефтяной промышленности в верхней части потока нефти и газ.



Свернутый спиралью трубопровод доступен в размерах аранжирует от наружного диаметра 0,125 дюйма (3,175 миллиметра) до 1 дюйм (25,4 миллиметра). Толщина стены до 0,083 дюйма (2,108 миллиметра). Длины до 65600 футов (20 000 метров) доступны для рентабельного пуповинного производства. Больше размеров в пределах объема можно подгонять быть произведенным и поставленным для соотвествовать ваши особенные.



Линия свойства впрыски нержавеющей стали 316L химическая



Сваренный & уплытый внутренней трубопровод redrawn штепсельной вилкой. Поставленный в обожженном состоянии

Непрерывная длина без орбитальных совместных сварок



Сплав UNS O.D. W.T. Давление деятельности Разрыванное давление Давление сброса давления Испытательное давление
дюйм дюйм дюйм psi psi psi psi
Нержавеющее 316L S31603 1/8 0,125 0,028 9 931 40 922 9 525 11 600
Нержавеющее 316L S31603 1/8 0,125 0,035 12 640 52 042 11 056 15 225
Нержавеющее 316L S31603 1/4 0,250 0,035 5 939 24 474 6 621 7 250
Нержавеющее 316L S31603 1/4 0,250 0,049 8 572 35 322 8 632 10 150
Нержавеющее 316L S31603 1/4 0,250 0,065 11 694 48 166 10 562 13 775
Нержавеющее 316L S31603 3/8 0,375 0,035 3 818 15 731 4 659 4 350
Нержавеющее 316L S31603 3/8 0,375 0,049 5 483 22 575 6 222 6 525
Нержавеющее 316L S31603 3/8 0,375 0,065 7 517 30 951 7 865 8 700
Нержавеющее 316L S31603 3/8 0,375 0,083 9 808 40 372 9 551 11 600
Нержавеющее 316L S31603 1/2 0,500 0,049 4 003 16 480 4 835 5 075
Нержавеющее 316L S31603 1/2 0,500 0,065 5 461 22 512 6 206 6 525
Нержавеющее 316L S31603 1/2 0,500 0,083 7 133 29 364 7 648 8 700
Нержавеющее 316L S31603 5/8 0,625 0,049 3 144 12 955 3 957 3 625
Нержавеющее 316L S31603 5/8 0,625 0,065 4 285 17 630 5 105 5 075
Нержавеющее 316L S31603 5/8 0,625 0,083 5 472 22 513 6 519 6 525
Нержавеющее 316L S31603 3/4 0,750 0,049 2 619 10 791 3 296 2 900
Нержавеющее 316L S31603 3/4 0,750 0,065 3 570 14 686 4 283 4 350
Нержавеющее 316L S31603 3/4 0,750 0,083 4 558 18 753 5 431

5 800



  • Теоретическое разрыванное давление основанное на минимальной толщине стены, и минимальная прочность на растяжение
  • Теоретическое давление сброса давления основанное на минимальной толщине стены, и прочность минимального выхода
  • Оценка давления на условиях 100°F (38°C), нейтральных и статических

По мере того как больше извлечений нефти и газ двигают в более глубокие и более жесткие воды куда весьма оффшорные окружающие среды требуют весьма безопасности, наша работа помочь вам использовать «правый» коррозионностойкий материал для спирального пуповинного трубопровода для того чтобы улучшить безопасность и надежность вашей работы. Это сила для управлять нашими нововведениями и непрерывным развитием.



Описание заключения

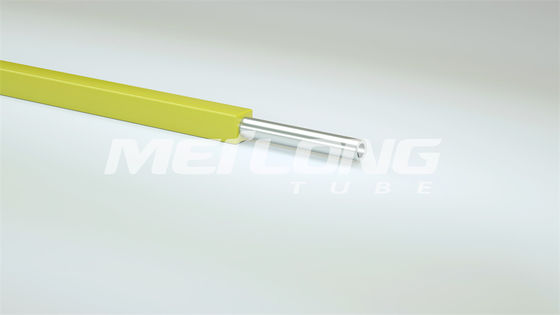

Заключение пластмасса которая прессована над трубкой металла. Заключение предотвращает повреждение к трубкам металла во время процесса производства. Заключение также обеспечивает дополнительное сопротивление ссадины и необходимо если протекторы кабеля установлены для увеличения сдерживающей силы над каждым соединением трубопровода продукции.



Заключения доступны в широком диапазоне конфигураций с вариантами заключения одного прохода и двойного заключения пропуска для добавленной защиты.



Материал заключения

- PP (полипропилен) /TPR (Santoprene)/PA (нейлон)/PVDF/ETFE (Tefzel)/ECTFE) (Halar/FEP/PFA/ECA 3000/PVC





Допуск размеров для химической линии Injecton



ASTM A269/ASME SA269, SS 316L (UNS S31603)
Размер OD Допуск OD ВЕС допуска

1/8''≤OD<3>

3/16≤OD<1>

1/2' „≤OD≤1“ „(12.7≤OD≤25.4 mm)

+0.003' (+0,08) mm/-0

+0.004' (+0,10) mm/-0

+0.005' (+0,13) mm/-0

±10%

±10%

±10%



Стандарт трубки Meilong

Размер OD Допуск OD ВЕС допуска

1/8'' ≤OD<3>

3/16≤OD<1>

1/2' „≤OD≤1“ „(12.7≤OD≤25.4 mm)

+0.003' (+0,08) mm/-0

+0.004' (+0,10) mm/-0

+0.004' (+0,10) mm/-0

±10%

±10%

±8%



Тесты для качества



Вихревой ток

Шероховатость поверхности

Гидростатический

Анализ размерностей

Размер зерна

Твердость Rockwell

Прочность выхода

Прочность на растяжение

Удлиненность

Твердость

Положительное материальное идентификация (PMI)

Тесты коррозионной устойчивости





Особенности помещенной химической линии Flatpack впрыски



- Увеличьте защиту линии downhole

- Увеличьте сопротивление толкотни во время установки

- Защитите линию управления против ссадины и сжимать

- Исключите долгосрочный отказ коррозии под напряжением линии управления

- Improve зажимая профиль

- Одиночное или множественное заключение для легкости хода и добавленной защиты



Упаковка

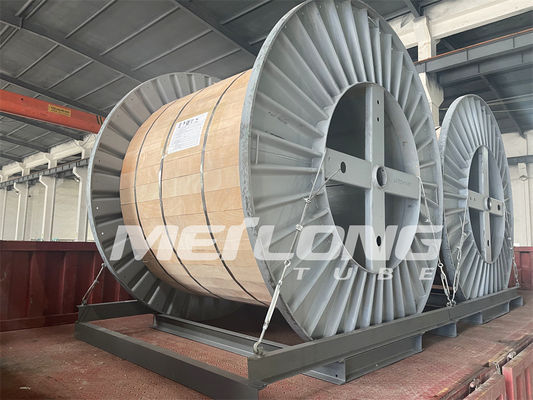

Гидравлическое flatpack линии управления ровная рана свернутая спиралью на металле/барабанчиках или катышках.

Все барабанчики упакованы в деревянных клетях для легкой логистической деятельности.



Профили одиночных & множественных линий заключения впрыски



Круглый раздел

1/4" линия трубопровод OD Dia 0.433'' (11,0 mm)
Линия трубопровод 3/8'' OD Dia 0.535'' (13,6 mm)
линия трубопровод 1/2 '' OD Dia 0.660'' (16,8 mm)



Квадратный раздел

1/4" линия трубопровод OD 0,433' „x 0,433" „(11,0 mm x 11,0 mm)
Линия трубопровод 3/8'' OD 0,535' „x 0,535" „(13,6 mm x 13,6 mm)
линия трубопровод 1/2 '' OD 0,660' „x 0,660" „(16,8 mm x 16,8 mm)



Прямоугольный раздел

1/4" линия x 1 OD 0,710' „x 0,410" „(18,0 mm x 10,4 mm)
1/4" линия x 2 OD 0,990' „x 0,410" „(25,1 mm x 10,4 mm)
линия x 2 1/2 '' OD 1,220' „x 0,669" „(31,0 mm x 17,0 mm)
линия x 3 1/2 '' OD 1,772' „x 0,669" „(45,0 mm x 17,0 mm)



Нержавеющая сталь линии управления полипропилена PP гидравлическая свернула спиралью трубопровод Flatpack SS316L 0



Другие размеры по запросу



Доступные ранги сплава для трубопровода линии управления внутри заключения



Аустенитовый: 316L
Дуплекс:

S31803/S32205

S32750

Сплав никеля:

N08825

N06625



Материалы заключения







Аббревиатура Родовое наименование Коммерческое названи Минимальная температура установки материалов заключения
ECTFE Этилен Chlorotrifluoroethylene Halar® -60°C
ETFE Тетрафторэтилен этилена Tefzel® -60°C
FEP Fluorinated пропилен этилена Teflon® FEP -100°C
HDPE Полиэтилен высокой плотности   -40°C
PFA Perfluoroalkoxy Teflon® PFA -100°C
PA Полиамид Нейлон -40°C
PP Полипропилен   -10°C
PVDF Фторид Polyvinylidene Kynar® -20°C
TPO-PP Термопластиковый полиолефин Santoprene® -20°C



Применение



- Трубопровод сплава капилляра спиральный для химической впрыски

- Обнаженный и помещенный трубопровод сплава гидравлической линии управления спиральный для подводных предохранительных клапанов

- Строки скорости, строки работы, и стальные umbilicals трубки

- Геотермический спиральный трубопровод сплава



Отчет по испытанию от следовать посредников можно обеспечить



- SGS

- TUV

- BV

- ABS
